1. Підготовка до монтажу

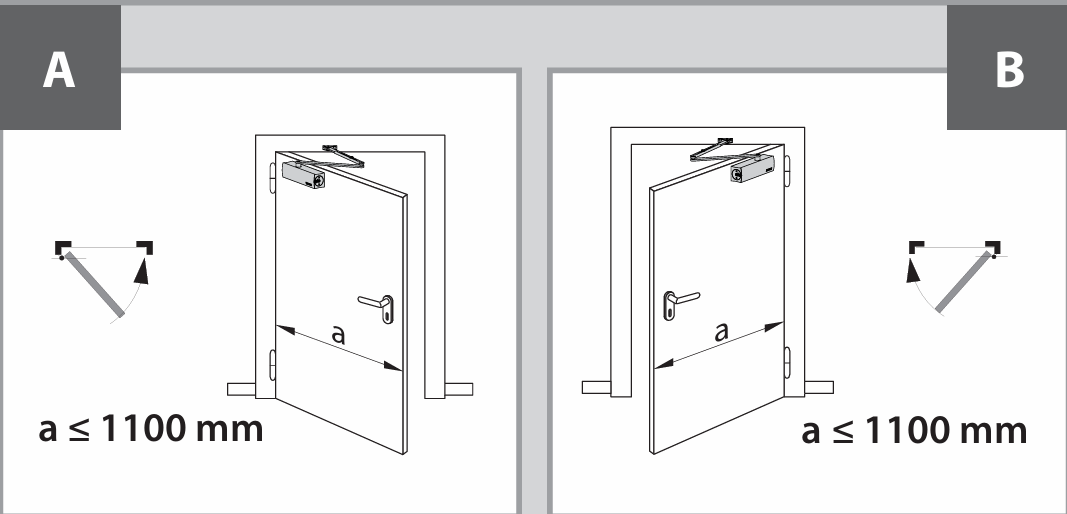

Визначте напрямок відкривання дверей (ліві або праві). Переконайтеся, що ширина дверного полотна не перевищує 1100 мм. Перевірте наявність усіх елементів доводчика та кріплення.

2. Розмітка отворів
Виконайте розмітку отворів на дверному полотні та коробці згідно з монтажною схемою. Можливий прямий монтаж або встановлення з монтажною пластиною відповідно до DIN 18263, частина 2.

3. Свердління отворів
Просвердліть отвори під кріплення M5 / M6 відповідно до обраної схеми. Рекомендований діаметр свердла — 5 мм.

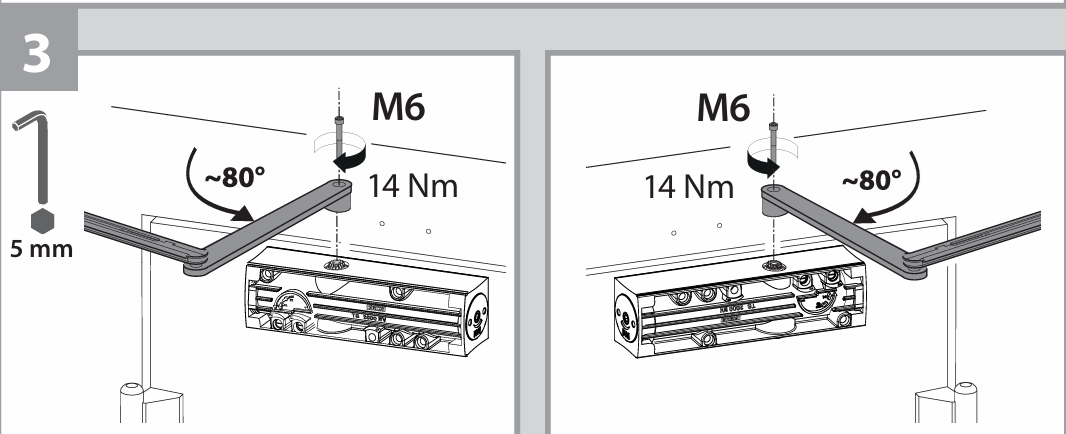

4. Кріплення корпусу доводчика
Закріпіть корпус доводчика на дверному полотні гвинтами M5×45 / M5×55 / M6 (залежно від схеми монтажу). Затягування виконуйте з моментом 14 Н·м.

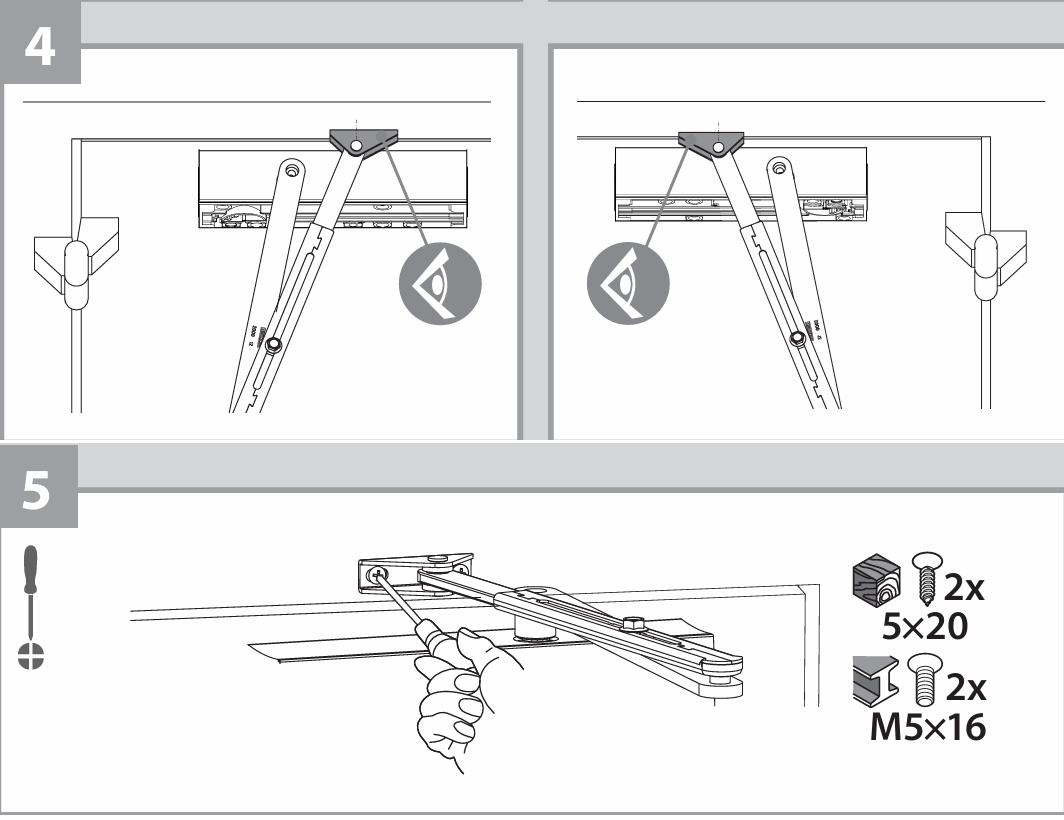

5. Встановлення важеля
Закріпіть основний важіль на валу доводчика. Другу частину важеля зафіксуйте на дверній коробці, використовуючи гвинти M5×16 або M5×20.

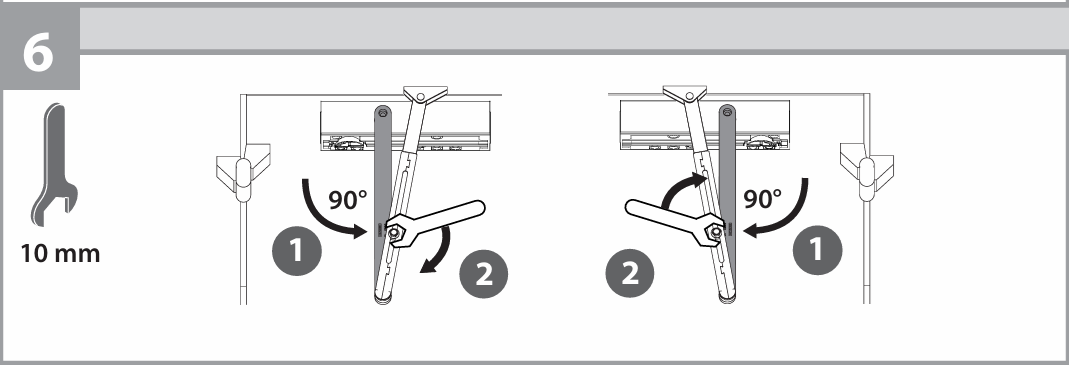

6. Регулювання довжини важеля
Відрегулюйте довжину важеля так, щоб при зачинених дверях кут між важелями становив 90°. Надійно зафіксуйте з’єднання.

7. Перевірка роботи дверей
Відкрийте двері на повний кут та перевірте плавність ходу. Двері повинні самостійно та без ривків зачинятися.

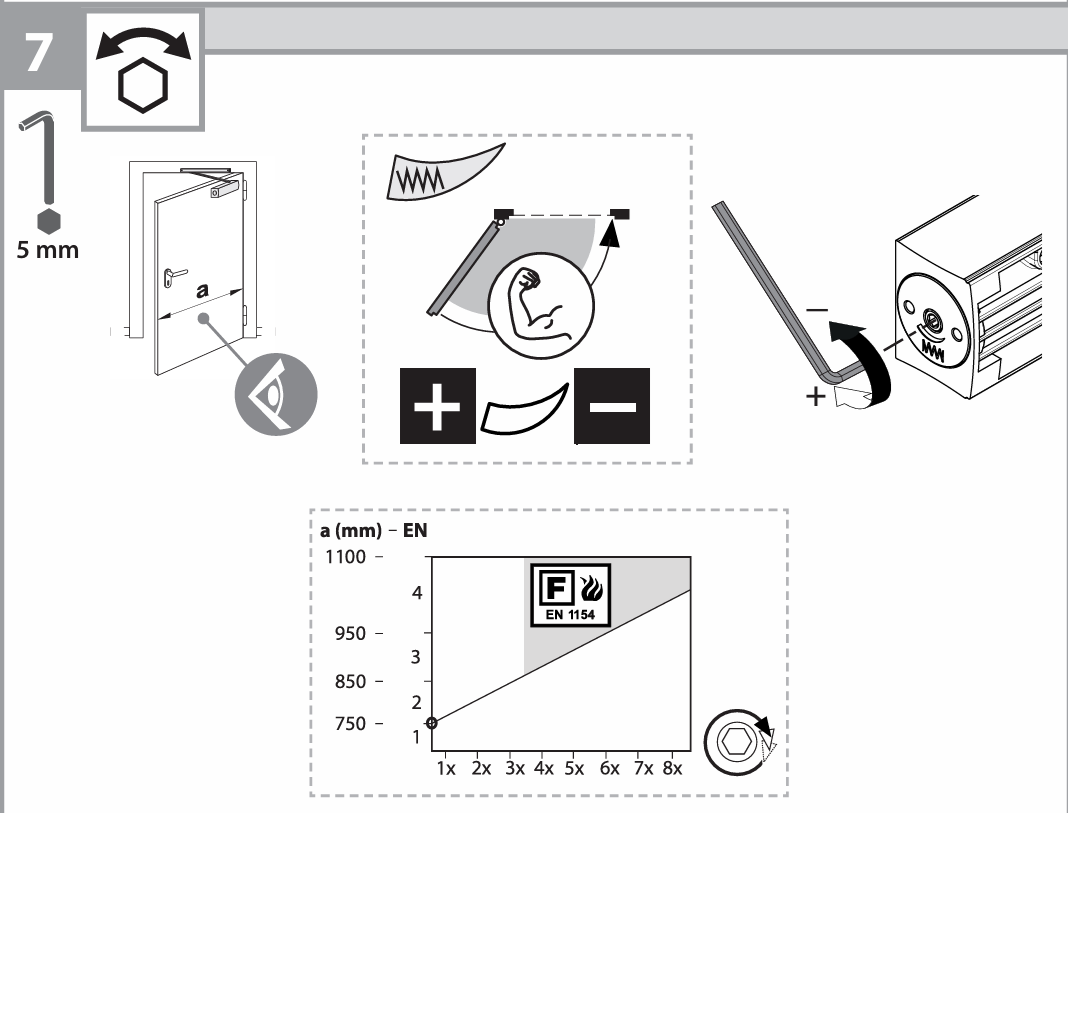

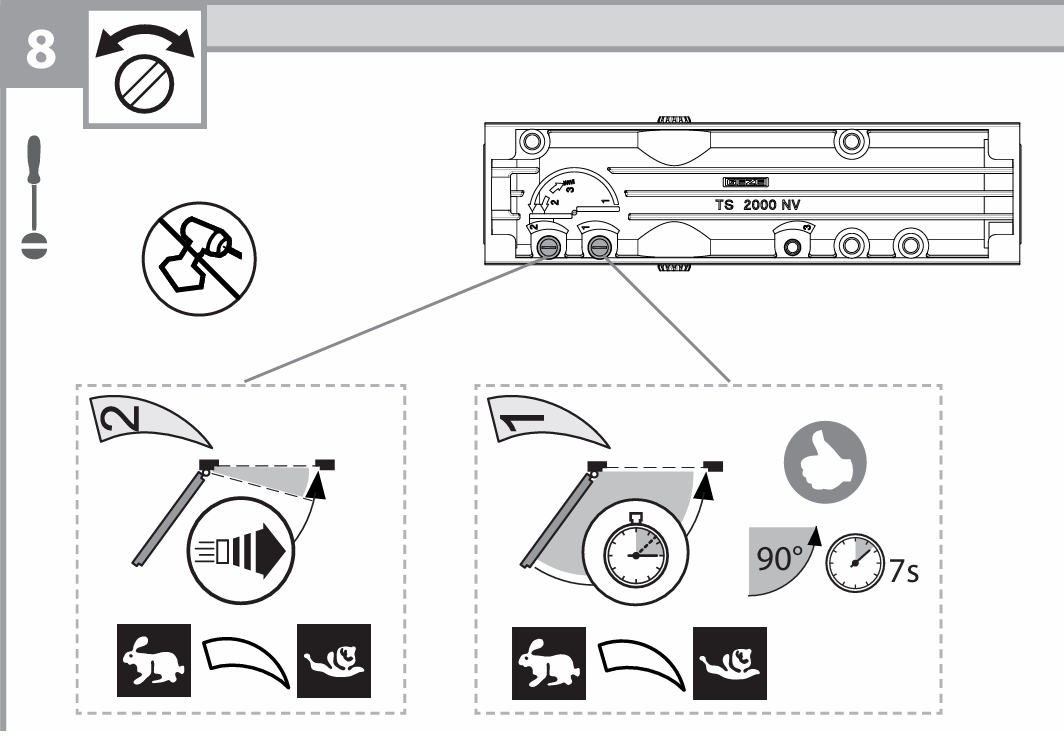

8. Регулювання швидкості зачинення
За допомогою регулювальних гвинтів (шестигранний ключ 5 мм) налаштуйте:

  • швидкість основного зачинення;

  • дохлоп (останні приблизно 7°)

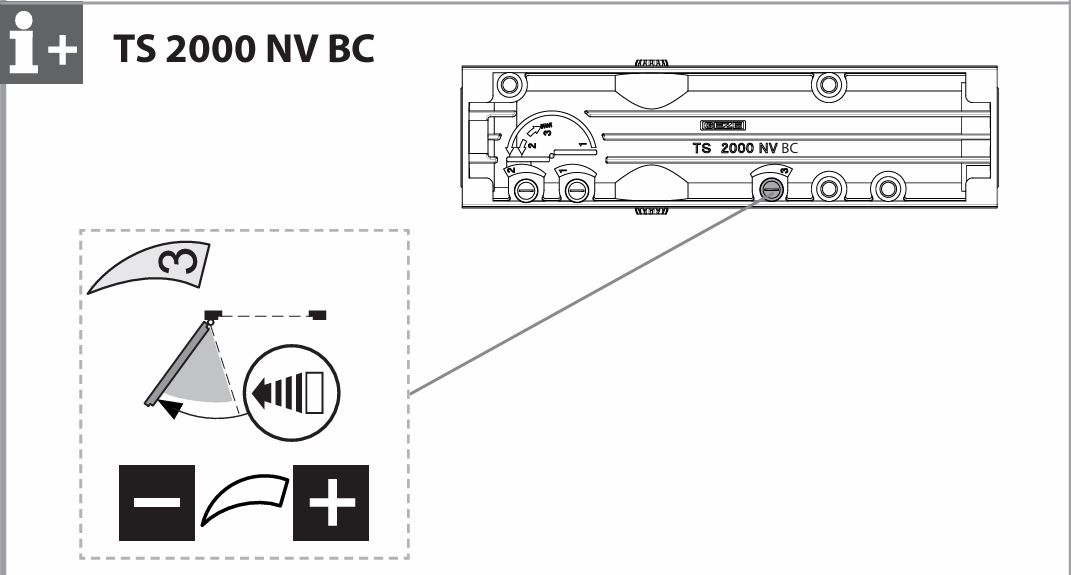

9. Налаштування функції BC (за наявності)
Для версії TS 2000 NV BC відрегулюйте функцію гальмування відкривання (Back Check), яка запобігає різкому розкриванню дверей.
