Інструкція з регулювання нижніх петель фурнітури MACO

1. Підготовка

Необхідні інструменти:

  • шестигранний ключ (зазвичай 4 мм)

  • хрестова викрутка

  • м’яка ганчірка (для захисту поверхні профілю)

Перед початком переконайтеся, що вікно або двері чисті, не навантажені і стулка не деформована.

2. Призначення регулювань

Нижня петля фурнітури MACO дозволяє виконати:

  • Регулювання по висоті стулки (вгору/вниз)

  • Регулювання притиску стулки до рами (вліво/вправо)

  • Регулювання бокового положення стулки (по горизонталі)

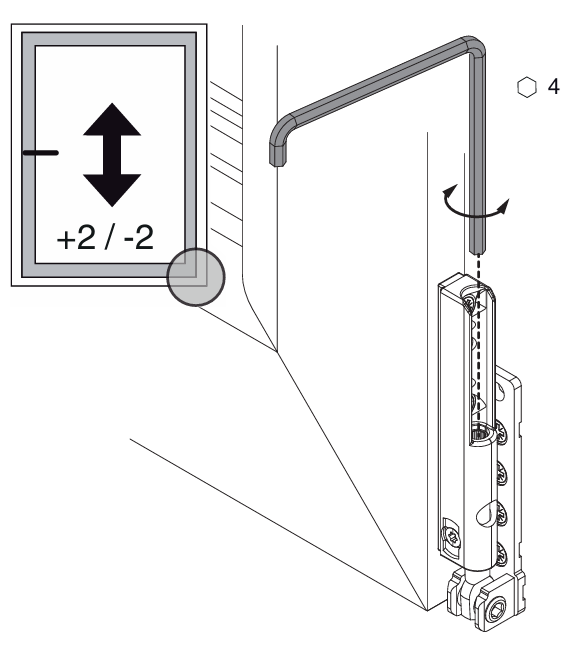

3. Регулювання по висоті

  1. Відкрийте стулку приблизно на 90°.

  2. У нижній петлі зверху є вертикальний регулювальний гвинт (усередині корпусу петлі).

  3. Вставте шестигранний ключ на 4 мм.

  4. Поверніть:

    • За годинниковою стрілкою — стулка піднімається.

    • Проти годинникової стрілки — стулка опускається.

  5. Діапазон регулювання: до ±2 мм.

4. Регулювання притиску стулки до рами

  1. Відкрийте стулку.

  2. На осі нижньої петлі збоку розташований гвинт притиску.

  3. Вставте ключ T15 і поверніть:

    • За годинниковою стрілкою — посилюєте притиск (стулка щільніше прилягає).

    • Проти годинникової стрілки — послаблюєте притиск.

  4. Діапазон регулювання: близько ±1 мм.

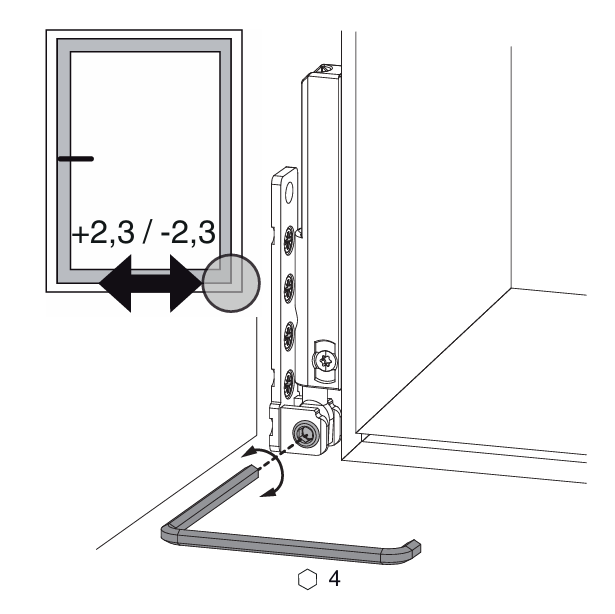

5. Регулювання по горизонталі

  1. При закритому вікні зніміть декоративну накладку з нижньої петлі (якщо є).

  2. Знайдіть горизонтальний регулювальний гвинт, який розташований збоку петлі з боку приміщення.

  3. Вставте шестигранний ключ:

    • За годинниковою стрілкою — стулка зміщується до петлі.

    • Проти годинникової стрілки — стулка відходить від петлі.

  4. Діапазон: до ±2,3 мм.

6. Перевірка результату

Після кожного регулювання:

  • Відкрийте та закрийте стулку кілька разів.

  • Переконайтеся, що немає тертя стулки об раму.

  • Перевірте, щоб ручка легко поверталася, а стулка щільно прилягала по всьому периметру.

7. Поради з обслуговування

  • Змащуйте всі рухомі елементи фурнітури MACO 1–2 рази на рік (спеціальним силіконовим або машинним мастилом).

  • Не застосовуйте надмірні зусилля під час регулювання — усі рухи мають бути плавними.

  • Якщо стулка сильно провисає, перевірте верхню петлю та ножиці — можливо, потрібне додаткове регулювання.
